Кабели АКВБбШвнг 5х6

Обозначение маркировки кабеля АКВБбШвнг 5х6:

А - проводник из алюминия
К - Контрольный
В - для изоляции проводников использован ПВХ пластикат
Б - бронепокров, изготовленный из двух прочных стальных лент
б - без прокладки, находящейся под внешним слоем, защищающей внутреннюю часть от повреждения броней и от воздействия коррозии
Швнг - защищающая оболочка в виде выпрессованного шланга из ПВХ пластиката устойчивого к возгоранию
5 - число проводящих ток жил
6 - сечение токопроводящих жил

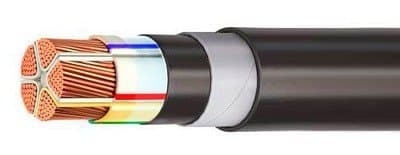

Строение кабеля АКВБбШвнг 5х6:

1. Проводник — медная или алюминиевая, однопроволочная, 1 класса согласно ГОСТ 22483-77.
2. Изоляция — из поливинилхлоридного полимерного пластиката (ПВХ).
3. Скрутка — жилы с изоляционным покрытием скручены. В каждом повиве имеется счетная пара, изолированные жилы которой по цвету отличаются друг от друга и от остальных жил.
4. Разделительный пояс — выпрессован из полимерного ПВХ со сниженными показателями горючести.
5. Защищающая оболочка типа БбШв:
* бронепокрытие, изготовленное из двух стальных лент, прошедших процедуру цинкования;
* защищающий шланг из полимерного ПВХ со сниженными показателями горючести.

Применение кабеля АКВБбШвнг 5х6:

Кабели предназначены для неподвижного присоединения к электрическим приборам, аппаратам, монтажа фиксаторов электро-распределительных приборов с расчетным переменным напряжением не более 660 В частотой до 100 Гц или постоянным напряжением до 1000 В, для прокладки в помещениях, каналах, туннелях, земле (траншеях), в том числе в условиях агрессивной среды и в местах, подверженных воздействию блуждающих токов, если кабель не подвергается значительным растягивающим усилиям.
Кабели марок КВБбШвнг и АКВБбШвнг применяются для, прокладки в кабельных сооружениях и помещениях для обеспечения пожарной безопасности кабельных цепей при прокладке в пучках.
Кабели могут быть проложены на открытом воздухе.

Спецификация кабеля АКВБбШвнг 5х6:

Виды климатического исполнения кабелей УХЛ категорий размещения 1 -5, Т (кабели в тропическом исполнении) категорий размещения 2 — 5 в соответствии с ГОСТ 15150-69.
Диапазон температуры функционирования: от -50°С до +50°С
относительное содержание влаги в воздухе при температурном режиме: до +35°С до 98%
длительно разрешенная температура нагрева проводника во время работы: +70°С
радиус изгибания при прокладке и монтаже без предшествующего нагревания при нагреве окружающей среды не ниже -7°С не менее 10-ти диаметров кабельного изделия
нормированная (строительная) длина продукции: не менее 150 м

период эксплуатации кабельного изделия АКВБбШвнг 5х6 - не менее 15 лет
при прокладке в помещениях, каналах, туннелях кабеля АКВБбШвнг 5х6 - не менее 25 лет
гарантийный период работы 3 года со дня ввода кабелей в эксплуатацию
