Кабели КГМЭППнг(В)-FRHF 12х2х0,75

Обозначение маркировки кабеля КГМЭППнг(В)-FRHF 12х2х0,75:

К - Кабель
Г - Гибкий
М - Монтажный
Э - отдельное экранирующее покрытие для пар и троек – - фольгированная, перекрывающая обмотка.
П - изоляция - из безгалогеновой полимерной композиции
Пнг(В)-HF - внешний слой – безгалогеновая полимерная композиция
FR - термобарьер – из пары лент, которые содержат слюду, стойкий к пламени.
12 - число пар
2 - жилы скручены в пары
0,75 - диаметр проводника

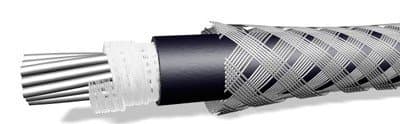

Строение кабеля КГМЭППнг(В)-FRHF 12х2х0,75:

1.Проводник - мягкие, медные проволоки третьего класса.
2. Термобарьер – из пары лент, которые содержат слюду.
3. Изоляция - из безгалогеновой полимерной композиции.
4. Кабель, пара или тройка получены путем скрутки изолированных жил, шаг скрутки согласован.
5. Отдельное экранирующее покрытие для пар и троек – - фольгированная, перекрывающая обмотка. Под экраном проложена пара меднолуженых контактных проводниково номинальным диаметром 0,4-0,5 мм.6. Обмотка – полимерная лента, расположенная над защитным экранирующим слоем.
7. Сердечник – жилы с изоляционным покрытием, пары или тройки с экраном или без экрана повиты в сердечник.
8.Внешний слой – безгалогеновая полимерная композиция
внешняя оболочка кабелей для пожаробезопасных цепей с индексом нг(В)-FRHF – оранжевого оттенка.

Сфера использования кабеля КГМЭППнг(В)-FRHF 12х2х0,75:

Используются для отправки информации в метрологических и измерительных устройствах, при подключении к неподвижным устройствам или группам приборов на постоянное напряжение не более 1 кВ и переменное напряжение не более 0,66 кВ с частотой 50 Гц. Могут применяться на территориях с повышенной взрыво – и пожароопасностью.

Спецификация кабеля КГМЭППнг(В)-FRHF 12х2х0,75:

Предназначены для группового монтажа электроцепей питания приемников, которым необходимо сохранять функциональную способность при возникновении возгорания.
Используются при монтаже кабельных трасс в случае применения взрывозащиты вида «искробезопасная электроцепь i» в соответствии с ГОСТ Р 51330.10-99 с расчетным напряжение постоянного тока в пределах 375 В и переменного - в пределах 250 В с частотой не более 1 МГц, с проводниками из меди, прошедшими процесс лужения - - для монтажа кабельных трасс с применением взрывозащиты вида «искробезопасная электроцепь i» в соответствии с ГОСТ Р 51330.10-99 с расчетным напряжением в пределах 60 В переменного тока при частоте не более 1 мГц, либо постоянного тока в пределах 90 В.
При соблюдении температурного режима во время хранения и использования кабеля, материалы не выделяют опасных для человека и окружающей среды веществ.
Продукция с маркировкой нг(В)-FRHF – для подключения электропитания к противопожарным системам реанимационного и другого медицинского оборудования, а также прочей технике, требующей обеспечение работоспособности в случае возгорания.
Кабели препятствуют распределению возгорания при прокладке в пучках.
Класс пожароопасности согласно ГОСТ Р 53315-2009 - п1.8.2.3.4
исполнение по климату УХЛ Т, согласно ГОСТ 15150-69 категория размещения 2-5.
Интервал при нагреве окружающего пространства от 50 °С до минус 50 °С.
Относительное содержание влаги в воздухе при температурном режиме до 35 °С..................до 98 % .
Кабельные изделия могут прокладываться без предварительного нагрева в температурном диапазоне от -15 °С.
Мин. Радиус изгибания при прокладке как минимум : 10d, d – действительный наружный диаметр, мм
предельная продолжительный нагрев............ 70 °С.
образование дыма при горении\/тлении не может приводить к уменьшению светопроницаемости в камере для испытаний больше, чем на 40 % устойчивость к возгоранию продукции с маркировкой нг (В)- FRHF более 90 минут.
Гарантийный период работы – 2 года. Расчетный гарантийный срок начинается с момента ввода кабеля в эксплуатацию, но не позднее шести месяцев. с даты производства.
Срок эксплуатации кабеля КГМЭППнг(В)-FRHF 12х2х0,75 не меньше 40 лет, если соблюдены паспортные требования по эксплуатации, перевозке и сохранению.
