Кабели КГПпЭП 1х2х0,78

Обозначение маркировки кабеля КГПпЭП 1х2х0,78:

КГ - кабель гибкий для систем автоматизации
Пп - изоляция из пористого полиэтилена
Э - экран, защищающий от электромагнитных помех из алюмолавсановой ленты и оплетки из медных луженых проволок плотностью 55%
П - внешний полиэтиленовый слой

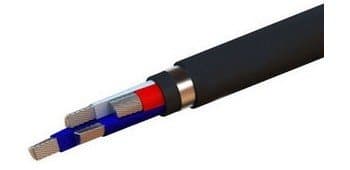

Строение кабеля КГПпЭП 1х2х0,78:

Проводник - однопроволочные медные луженые диаметром 0,78 мм.
Изоляция - из пористого полиэтилена.
Скрутка - жилы с изоляционным покрытием повиты попарно.
Экран, защищающий от электромагнитных помех - из алюмолавсановой ленты и оплетки из медных луженых проволок плотностью 55%.
Оболочка - из светостабилизированного полиэтилена черного цвета.

Сфера использования кабеля КГПпЭП 1х2х0,78:

Кабели симметричные парной скрутки предназначены для стационарной прокладки в системах промышленной автоматизации технологических процессов и сетей передачи, построенных в соответствии со стандартом PROFIBUS EN 50170.
Кабели могут эксплуатироваться на открытом воздухе, в кабельных канализациях, коллекторах, частично затапливаемых помещениях.

Спецификация кабеля КГПпЭП 1х2х0,78:

Электрическое сопротивление проводника постоянному электротоку при 20 °С - не более 57,0 Ом/км.
Электрическое сопротивление экрана постоянному электротоку при 20 °С - не более 12,2 Ом/км.
Электрическая емкость пары - не более 35,0 пФ/м.
Оммическая ассиметрия жил в паре - не более 3 %.
Волновое сопротивление на частоте 1 МГц - 150 ± 15 Ом.
Коэффициент затухания:
- на частоте 1 МГц - не более 1,3 дБ/100 м.
- на частоте 3,125 МГц - не более 2,0 дБ/100 м.
- на частоте 10 МГц - не более 3,5 дБ/100 м.
- на частоте 20 МГц - не более 4,8 дБ/100 м.
- на частоте 100 МГц - не более 11,8 дБ/100 м.
Минимальный радиус изгибанияниянияния кабельных изделий:
- при монтаже - не меньше 10 внешних диаметров
- при использовании - не менее 7 внешних диаметров
приемлимая разность температур окружающей среды:
- при монтаже - - 20 ÷ +50°С
- при использовании - - 60 ÷ 70°С
период работоспособности не менее 15 лет.
