Кабели КИПЭКнг(A)-HF 3x2x0,6

Обозначение маркировки кабеля КИПЭКнг(A)-HF 3х2х0,6:

К - Кабель
И - Для интерфейса
П - изолирующий слой изготовлен из ПЭТ
Э - Экран в виде оплетки из медных луженых проволок поверх ламинированной алюминиевой фольги
К - Оплетка из стальных проволок
нг-HF - Оболочка и защищающий шланг из безгалогенной полимерной композиции
(А) - тип продукции в зависимости от показателей пожароопасности
3 - число пар
2 - жилы скручены в пары
0,6 - диаметр токопроводящей жилы

Кабели симметричные с низким значением погонной ёмкости для высокоскоростной обмена информацией в соответствии со стандартом EIA-485 (RS-485)

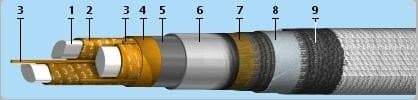

Строение кабеля КИПЭКнг(A)-HF 3х2х0,6:

Пары с многопроволочными медными лужёными жилами диаметром 0,78 мм (7х0,26 мм)
Изоляция из пористого (вспененного) полиэтилена
экран, защищающий от электромагнитных помех из алюмолавсановой ленты с дренажным проводником из семи медных луженых проволок
Оплётка из медных лужёных проволок плотностью 88-92%
Пары имеют цветовую кодировку
оболочка из полимерного композита без содержания галогенов
Поверх оболочки наложена броня в виде оплетки из круглых стальных оцинкованных проволок диаметром 0,3 мм.
Вся конструкция заключена в защищающий шланг из безгалогенной полимерной композиции

Сфера использования КИПЭКнг(A)-HF 3х2х0,6

Для систем сбора информации, применяющих интерфейс RS-485 в соответствии с ИСО\/МЭК 8482, TIA\/EIA-485-A кабель симметричен.

Спецификация кабеля КИПЭКнг(A)-HF 3х2х0,6:

Кабели препятствуют распределению возгорания при прокладке в пучках.
Кабель имеет класс пожарной опасности П1.8.1.2.1 в соответствии с ГОСТ Р 53315-2009.
Кабели имеют соответствующий сертификат пожарной безопасности.
Кабель имеет разрешение Федеральной службы по технологическому надзору на применение во взрывоопасных и пожароопасных зонах внутри и вне помещений, при наличии защиты от ультрафиолета и агрессивных погодных условий.
Кабели сертифицированы в системе ГОСТ Р и имеют свидетельство о типовом одобрении Российского Морского Регистра Судоходства.
Могут использоваться в системах СМИС по ГОСТ Р 22.1.12–2005 и в системах атомных станций класса безопасности 3Н, вне гермозоны.
Защищены от грызунов.
Электрическое сопротивление проводника постоянному току при нагреве 20°C, не более – 5,9 Ом/100м
Асимметрия электрического сопротивления постоянному току жил в паре, не более - 3 %
Волновое сопротивление при частоте 1 МГц - 120 Ом
Электрическая ёмкость пары, не более - 42 пФ/м
Коэффициент затухания при частоте 1 МГц, не более – 1,65 дБ/100м
интервал эксплуатационных температур °С:
использование от – 60 до + 70 С
период эксплуатации кабельного изделия КИПЭКнг(A)-HF 3х2х0,6 - 30 лет.
