Кабели КВПЭф-5е 4x2x0,52 + 2 НВМ 0,5 П

Обозначение маркировки кабеля КВПЭф-5е 4х2х0,52 + 2 НВМ 0,5 П:

К - Кабель
В - Высокочастотный
П - Парной скрутки
Эф - Экран из фольгированной алюминием полимерной ленты
5е - Категория по стандарту ИСО/МЭК 11801
4 - число пар
2 - жилы скручены в пары
0,52 - диаметр токопроводящей жилы
2 - количество силовых проводов
НВМ - марка силового провода
0,5 - сечение токопроводящих жил силового провода
П - внешний полиэтиленовый слой

Комбинированные кабели

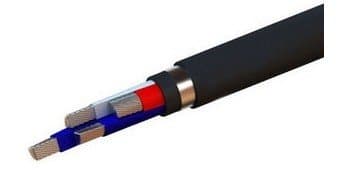

Строение кабеля КВПЭф-5е 4х2х0,52 + 2 НВМ 0,5 П:

Кабель категории 5е типа КВПЭф-5е со сплошной полиэтиленовой изоляцией, экраном из алюмолавсановой ленты и оболочкой из ПВХ пластиката
Два провода питания и управления марки НВМ сечением 0,5мм
Общая оболочка из светостабилизированного полиэтилена для наружной прокладки

Сфера использования КВПЭф-5е 4х2х0,52 + 2 НВМ 0,5 П

Кабель предназначен для подключения видеокамеры наблюдения с одновременным подводом питающего напряжения (постоянного тока).

Электрические параметры проводов НВМ

Сечение - 0,5 мм2
Электрическое сопротивление проводников постоянному току при нагреве 20°С, не более – 34,5 Ом/км
напряжение при испытаниях переменного тока - 2 кВ

Параметры кабелей КВПЭф-5е

Электрическое сопротивление цепи (двух жил пары) постоянному току при нагреве 20°C, не более - 19 Ом/100м
Омическая асимметрия проводников в рабочей паре на длине 100 м, не более – 2 %
электросопротивление изоляционного слоя жил, которое пересчитано на 1 км длины кабельного изделия и температуру 20°C, не менее - 5000 МОм ? км
Электрическая емкость рабочей пары, не более - 56 пФ/м
Емкостная асимметрия пары относительно земли на длине 100 м, не более – 0,16 нФ
Волновое сопротивление - 100 Ом
Скорость распространения, не менее - 60 %
Время задержки сигнала на длине 100 м, не более - 570 нс
напряжение при испытаниях между жилами и между жилами и экраном – 2,5 кВ
Диапазон рабочих температур: - 60 + 80 °С период эксплуатации кабельного изделия КВПЭф-5е 4х2х0,52 + 2 НВМ 0,5 П - 15 лет.
