Кабели ППСТВМ 1,5-2

Обозначение маркировки кабеля ППСТВМ 1,5-2:

П - Провод
ПС - Для подвижного состава
Т - Изоляция термоэластопласт
В - Оболочка - полимерный ПВХ-пластикат
М - Хладостойкий
1,5 - сечение токопроводящих жил
2 - расчетное напряжение, кВ

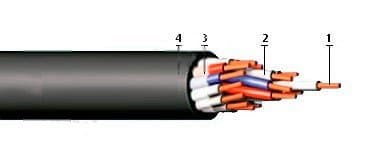

Строение кабеля ППСТВМ 1,5-2:

1. Проводник: медная многопроволочная, гибкая.
2. Изоляция: термоэластопласт, поясной изоляционный слой - ПЭТФ-лента (для сечения выше 10мм2.
4. Оболочка: поливинилхлоридный, хладостойкий пластикат.

Сфера использования кабеля ППСТВМ 1,5-2:

Проводные изделия с изоляционным слоем из термоэластопласта для подвижного рельсового транспорта.
Проводные изделия используют для подключения к неподвижным источникам питания при условии монтажа с незначительными перемещениями с перманентным воздействием смазки, масел и дизтоплива.

Спецификация кабеля ППСТВМ 1,5-2:

Расчетное напряжение частотой до 400 Гц: 1000 В, 2000 В, 3000 В, 4000 В
расчетное напряжение постоянного тока: 1500 В, 3000 В, 4500 В, 6000 В
температура внешнего пространства при работе кабеля: - 50оС ÷ 70 оС
Длительно допустимая температура на токопроводящей жиле 70 оС
Стойкость к нераспространению горения - одиночная прокладка
Стойкость к смазочным маслам и дизельному топливу
Стойкость к изгибам с одновременным закручиванием
период работоспособности 20 лет
минимальный радиус изгибаниянияния провода или кабеля при монтаже - 5 диаметров
