Кабели СББбШв 2х2х1,5
Кабель СББбШв 2х2х1,5 относится к сигнальному, который также применяют для проектирования цепей блокировки. Применим в местах повышенного риска механических повреждений, для чего в конструкции внешней оболочки присутствует стальная броня. Применяют данный кабель в электрических установках в качестве линий обмена сигналами и электропитания. Жилы кабеля СББбШв 2х2х1,5 выдерживают напряжение до 380 В с переменным током и до 700 В с постоянным.
- Описание
- Характеристики
Обозначение маркировки кабеля СББбШв 2х2х1,5:
Сб - для сигнализации и блокированияБ - бронепокров, изготовленный из двух прочных стальных лент
б - без прокладки, находящейся под внешним слоем, защищающей внутреннюю часть от повреждения броней и от воздействия коррозии
Шв - оболочка, представляющая собой выпресованный шланг-оболочка из полимерного ПВХ
2 - число пар
2 - жилы скручены в пары
1,5 - диаметр токопроводящей жилы

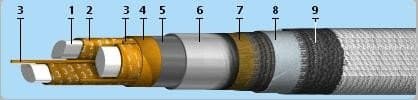

Строение кабеля СББбШв 2х2х1,5:
Материал жилы - медьЗаполнитель - отсутствует
Экран - отсутствует
Броня - есть
Жила — проволока меди пониженной твердости с диаметром 0,9\/1 мм, и в соответствии с ГОСТом 22483-77, не ниже класса
изоляция проводников — композиция изоляционного покрытия из ПЭВД (ПВД)
Сердечник — в зависимости от макроразмера кабеля скручен из 3 — 61 одиночной изолированной жилы или такого же количества пар жил
поясной изоляционный слой — спирально или продольно наложенные ленты ПЭТФ пленки или ленты ПЭТФ пленки и выпрессованная оболочка из изоляционного ПВД
Оболочка — шланг из светостабилизированного ПВД
Броня — две спиральные стальные ленты
Наружный покров — шланг-оболочка из полимерного ПВХ
Назначение кабеля кабеля СББбШв 2х2х1,5:
Для электрических установок и цепей железнодорожной сигнализации, централизации и блокировки, а также систем пожарной и охранной сигнализации и автоматики с номинальным переменным напряжением 380 В или постоянным напряжением 700 В.
Условия эксплуатации и монтажа кабеля СББбШв
прокладка — непосредственно в земле при отсутствии значительных механических воздействий и растягивающих усилий;
температура прокладывания — не ниже, чем - 15 °С;
количество изгибов, которые возникают при монтаже — не менее 12 диаметров;
штатная температура функционирования — от -40 до +60 °С;
период эксплуатации кабельного изделия в нормальных условиях эксплуатации — не менее 12 лет.
Электрические характеристики кабеля СББбШв 2х2х1,5:
сопротивление проводников эл. току при 20 °С и диаметрах 1,0 и 0,9 мм, Ом/км: — не более — 23,3 и 28,8 соответственно;
сопротивление изоляции проводника электрическому току, мом/км, не менее — 5000;
функциональная емкость на 1 км протяженности, Нф, не больше — 100
переходное затухание на ближнем конце между любыми парами на длине 300 м, дБ — не более 73
