Кабели СБМВБВнг(A)-LS 14х2х1

Обозначение маркировки кабеля СБМВБВнг(A)-LS 14х2х1:

Сб - для сигнализации и блокирования
М - Многопроволочная проводник
вб - материалы, блокирующие влагу
Внг-LS - внешний защитный слой из поливинилхлоридного полимер-пластиката со сниженным уровнем пожарной опасности с пониженным газо- дымовыделением
14 - число пар
2 - жилы скручены в пары
1 - диаметр токопроводящей жилы

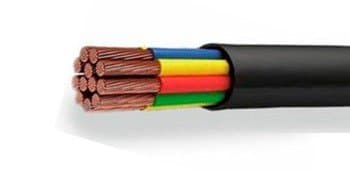

Строение кабеля СБМВБВнг(A)-LS 14х2х1:

Жила – медная многопроволочная мягкая проволока диаметром 0,9 или 1,0 мм.
Изоляция проводников – композиция изоляционного покрытия из ПЭВД.
Сердечник – скрутка из простейших пучков, число пар в кабельных изделиях в интервале 2-30.
Цвета нитей, выполняющих функцию скрепления, или лент простейших пучков сердечника: голубой (синий), оранжевый (желтый), коричневый, зеленый, серый.
Возможно наличие контрольного, медного, одно- или многопроволочного проводника поверх сердечника.
Влагозащищенность – для защиты кабеля от попадания жидкости и обеспечения необходимой герметичности, применяются специальные нити и ленты, блокирующие поступление воды.
Наружная внешний слой из поливинилхлоридного полимерного пластиката повышенной пожаробезопасности.

Сфера использования СБМВБВнг(A)-LS 14х2х1:

Используется в системах оповещения, управления и блокировки при расчетном напряжении постоянного тока 700 В и переменного - 380 В с частотой 50 Гц.

Спецификация кабеля СБМВБВнг(A)-LS 14х2х1:

Для прокладки в помещениях, каналах, туннелях, коллекторах, в пластмассовых трубопроводах, повышенной влажности, при отсутствии механических воздействий на кабель, в районах, не характеризующихся электромагнитным влиянием к применяемой системе телеуправления и телесигнализации.
Исполнение по климату УХЛ 2, 3, 5.
Кабели не распространяют горение при группровой прокладке.
Кабели предназначены для прокладки механизированным или ручным способом при нагреве воздуха не ниже минус 10 ?С.
Кабельные изделия устойчивы к неоднократным ударам, которые направлены горизонтально или вертикально.
Количество изгибов, которые возникают при монтаже — не меньше 30 радиусов.
Штатная температура функционирования — от -30 до +60 °С
сопротивление проводников эл. току при 20 °С и диаметрах 1,0 и 0,9 мм, Ом/км: — не более — 19,9 и 13,0 соответственно
омическая асимметричность в паре рабочих жил, ом/км — не более 0,8.
Нормированная (строительная) длина продукции – не меньше 600 м.
Период эксплуатации кабельного изделия СБМВБВнг(A)-LS 14х2х1 - 20 лет.
