Кабели СБПАШв 19х0,8
СБПАШв 19х0,8 – кабель сигнально-блокировочный, применяется для подключения различных средств контроля и внешних датчиков обнаружения объектов. Его используют в автоматизированных комплексах и в системах сигнализации. Конструктивно состоит из набора медных жил из одинарной проволоки, покрытых цветным материалом из ПЭ. Все провода скручены в пары и уложены в плотный жгут, который находится внутри алюминиевой оболочки. Она выполняет защиту от механических повреждений и выступает в роли экрана. Защиту от воды создает наружный шланг из поливинилхлорида. Кабель СБПАШв 19х0,8 можно прокладывать внутри и снаружи зданий в кабельных каналах или лотках. Не приспособлен для канализаций и открытого грунта. Выдерживает заморозки до -50℃.
- Описание
- Характеристики
Обозначение маркировки кабеля СБПАШв 19х0,8:
Сб - для сигнализации и блокированияП - изоляционный слой проводника выполнен из ПЭТ
А - слой алюминия
Шв - оболочка, представляющая собой выпресованный шланг-оболочка из полимерного ПВХ
19 - количество проводников
0,8 - диаметр токопроводящих жил

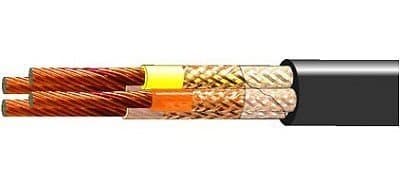

Строение кабеля СБПАШв 19х0,8:
Жила — проволока меди пониженной твердости с диаметром 0,9\/1 мм, и в соответствии с ГОСТом 22483-77, не ниже классаизоляция проводников — композиция изоляционного покрытия из ПЭВД (ПВД)
Сердечник — в зависимости от макроразмера кабеля скручен из 3 - 61 одиночной изолированной жилы или такого же количества пар жил
поясной изоляционный слой — спирально или продольно наложенные ленты ПЭТФ пленки или ленты ПЭТФ пленки и выпрессованная оболочка из изоляционного ПВД
Оболочка — прессованная алюминиевая трубка
защищающая оболочка — шланг-оболочка из полимерного ПВХ
Сфера использования СБПАШв 19х0,8:
Для электроустановок сигнальных и блокировочных электроцепей в системах железнодорожного оборудования и приборов, а также комплексов централизации, охраны, пожарной сигнализации и автоматики, которые функционируют с переменным электронапряжением номиналом 380 В или постоянным - 700 В.Спецификация кабеля СБПАШв 19х0,8:
Для прокладки в каналах, в туннелях, коллекторах, в пластмассовых трубопроводах, если кабель не подвергается значительным растягивающим нагрузкам в районах не характеризующихся повышенным электромагнитным влияниям.Температура прокладывания — не ниже, чем - 15 °С
количество изгибов, которые возникают при монтаже — не меньше 30 радиусов
штатная температура функционирования — от -50 до +60 °С
сопротивление проводников эл. току при 20 °С и диаметрах 1,0 и 0,9 мм? Ом/км: — не более — 23,3 и 28,8 соответственно
омическая асимметричность в паре рабочих жил, ом/км — не более 1,5
сопротивление изоляции проводника электрическому току, мом/км,? не менее — 5000
функциональная емкость на 1 км протяженности, Нф, не больше — 150
период эксплуатации кабельного изделия СБПАШв 19х0,8 - 20 лет.
В компании Telmark вы можете приобрести Кабель СБПАШв 19х0,8 по выгодной цене с доставкой в город Ростов-на-Дону. Персональный менеджер проконсультирует по всем характеристикам, а также подберет замену или предложит аналоги. В наличии 295м кабеля.
Индивидуальные скидки для оптовых покупателей. Удобная оплата: наличными в офисе компании Telmark или безналичный расчет. Частичная предоплата и рассрочка обговариваются отдельно с каждым клиентом.
Сделаем ваши покупки выгодными и комфортными. Закажите Кабель СБПАШв 19х0,8 онлайн или позвоните нам по номеру телефона 8 800 600 40 91.
