Кабели СБВБПБбШп 37х1

Обозначение маркировки кабеля СБВБПБбШп 37х1:

Сб - для сигнализации и блокирования
вб - материалы, блокирующие влагу
П - внешний полиэтиленовый слой
Б - бронепокров, изготовленный из двух прочных стальных лент
б - без прокладки, находящейся под внешним слоем, защищающей внутреннюю часть от повреждения броней и от воздействия коррозии
Шп - защитная оболочка-покров в виде особого шланга из ПЭТ
37 - количество проводников
1 - сечение токопроводящих жил

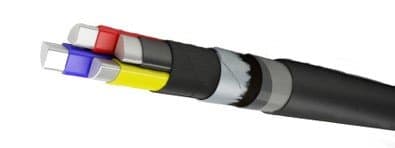

Строение кабеля СБВБПБбШп 37х1:

Жила – проволока меди пониженной твердости с диаметром 0,9\/1 мм, и в соответствии с ГОСТом 22483-77, не ниже класса.
Изоляция проводников – композиция изоляционного покрытия из ПЭВД.
Сердечник – скрутка из простейших пучков, число пар в кабельных изделиях в интервале 2-30.
Цвета нитей, выполняющих функцию скрепления, или лент простейших пучков сердечника: голубой (синий), оранжевый (желтый), коричневый, зеленый, серый.
Возможно наличие контрольного, медного, одно- или многопроволочного проводника поверх сердечника.
Влагозащищенность – для защиты кабеля от попадания жидкости и обеспечения необходимой герметичности, применяются специальные нити и ленты, блокирующие поступление воды.
Поясной изоляционный слой – ленты ПЭТФ, водоблокирующие ленты, ленты крепированной бумаги.
Оболочка - производится из ПЭТ или ПВХ пластиката.
Защитные оболочки – бронепокров, изготовленный из двух прочных стальных лент, битумный состав с наружным защитным шлангом из ПЭТ.

Сфера использования СБВБПБбШп 37х1:

Используется в системах оповещения, управления и блокировки при расчетном напряжении постоянного тока 700 В и переменного - 380 В с частотой 50 Гц.

Спецификация кабеля СБВБПБбШп 37х1:

Для прокладки в пластмассовых трубопроводах, в земле, в условиях агрессивной среды, если кабель не подвергается значительным растягивающим усилиям, в условиях повышенной влажности, в районах характеризующимся электромагнитным влиянием к применяемой системе телеуправления или телесигнализации.
Вид исполнения по климату УХЛ и Т, 2, 3, 5.
Кабели не распространяют горение при группровой прокладке.
Кабели предназначены для прокладки механизированным или ручным способом при нагреве воздуха строго выше - 15 ?С.
Кабельные изделия устойчивы к неоднократным ударам, которые направлены горизонтально или вертикально.
Количество изгибов, которые возникают при монтаже — не меньше 30 радиусов.
Штатная температура функционирования — от -50 до +60 °С
сопротивление проводников эл. току при 20 °С и диаметрах 1,0 и 0,9 мм, Ом/км: — не более — 19,9 и 13,0 соответственно
омическая асимметричность в паре рабочих жил, ом/км — не более 0,8.
Нормированная (строительная) длина продукции – не меньше 600 м.
Период эксплуатации кабельного изделия СБВБПБбШп 37х1 - 20 лет.
