Кабели СБЗПАШп 16х0,9
Кабель СБЗПАШп 16х0,9 используют в составе различных комплексов и сигнализаций, где используется большое количество внешних устройств контроля и сигнализации. Для этого в нем содержится до 30 пар медных жил из одинарной проволоки в цветной полиэтиленовой изоляции. Защиту от воды обеспечивает гидрофобный заполнитель, поверх которого проложена разделительная лента и алюминиевая оболочка. По кабелю СБЗПАШп 16х0,9 можно подводить питание до 380 В, а эксплуатировать его можно при температуре от -50 до 60 градусов. Минимальный срок эксплуатации составляет 20 лет.
- Описание
- Характеристики
Обозначение маркировки кабеля СБЗПАШп 16х0,9:
Сб - для сигнализации и блокированияЗ - заполнитель позволяющий избежать контакта с жидкостью
П - изоляционный слой проводника выполнен из ПЭТ
А - слой алюминия
Шп - защитная оболочка-покров в виде особого шланга из ПЭТ
16 - число проводников
0,9 - диаметр токопроводящих жил

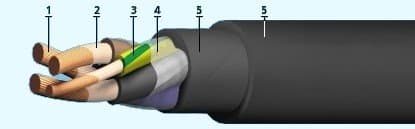

Строение кабеля СБЗПАШп 16х0,9:
Материал жилы - медьЗаполнитель - гидрофобинол
Экран - отсутствует
Броня - отсутствует
Жила — проволока меди пониженной твердости с диаметром 0,9\/1 мм, и в соответствии с ГОСТом 22483-77, не ниже класса
изоляция проводников — композиция изоляционного покрытия из ПЭВД (ПВД)
Сердечник — в зависимости от макроразмера кабеля скручен из 3 — 61 одиночной изолированной жилы или такого же количества пар жил
Заполнение — гидрофобинол
поясной изоляционный слой — спирально или продольно наложенные ленты ПЭТФ пленки или ленты ПЭТФ пленки и выпрессованная оболочка из изоляционного ПВД
Оболочка — прессованная алюминиевая трубка
защищающая оболочка — шланг из светостабилизированного ПВД
Назначение кабеля СБЗПАШп 16х0,9:
Для электроустановок сигнальных и блокировочных электроцепей в системах железнодорожного оборудования и приборов, а также комплексов централизации, охраны, пожарной сигнализации и автоматики, которые функционируют с переменным электронапряжением номиналом 380 В или постоянным - 700 В.
Условия эксплуатации и монтажа кабеля СБЗПАШп 16х0,9
прокладка — непосредственно в земле при отсутствии значительных механических воздействий и растягивающих усилий;
температура прокладывания — не ниже, чем - 15 °С;
количество изгибов, которые возникают при монтаже — не меньше 30 радиусов;
штатная температура функционирования — от -50 до +60 °С;
период эксплуатации кабельного изделия в нормальных условиях эксплуатации — не менее 20 лет.
Электрические характеристики кабеля СБЗПАШп 16х0,9:
Сопротивление проводников эл. току при 20 °С и диаметрах 1,0 и 0,9 мм, Ом/км: — не более — 23,3 и 28,8 соответственно;
омическая асимметричность в паре рабочих жил, ом/км — не более 1,5;
сопротивление изоляции проводника электрическому току, мом/км, не менее — 4000;
функциональная емкость на 1 км протяженности, Нф, не больше — 60
переходное затухание на ближнем конце между любыми парами на длине 300 м, дБ — не более 73
В компании Telmark вы можете приобрести Кабель СБЗПАШп 16х0,9 по выгодной цене с доставкой в город Ростов-на-Дону. Персональный менеджер проконсультирует по всем характеристикам, а также подберет замену или предложит аналоги. В наличии 251м кабеля.
Индивидуальные скидки для оптовых покупателей. Удобная оплата: наличными в офисе компании Telmark или безналичный расчет. Частичная предоплата и рассрочка обговариваются отдельно с каждым клиентом.
Сделаем ваши покупки выгодными и комфортными. Закажите Кабель СБЗПАШп 16х0,9 онлайн или позвоните нам по номеру телефона 8 800 600 40 91.
