Кабели СБЗПАШв 9х0,8

Обозначение маркировки кабеля СБЗПАШв 9х0,8:

Сб - для сигнализации и блокирования
З - заполнитель позволяющий избежать контакта с жидкостью
П - изоляционный слой проводника выполнен из ПЭТ
А - слой алюминия
Шв - для дополнительный защиты используется шланг, изготовленный из поливинилхлоридного полимерного пластиката
9 - число проводящих ток жил
0,8 - диаметр токопроводящих жил

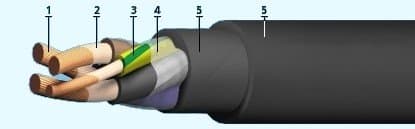

Строение кабеля СБЗПАШв 9х0,8:

Изоляция - композиция изоляционного покрытия из ПЭВД (ПВД)
Сердечник - в зависимости от макроразмера кабеля скручен из 3 - 61 одиночной изолированной жилы или такого же количества пар жил
Заполнение - гидрофобинол
поясной изоляционный слой - спирально или продольно наложенные ленты ПЭТФ пленки или ленты ПЭТФ пленки и выпрессованная оболочка из изоляционного ПВД
Оболочка - прессованная алюминиевая трубка
Подслой битум, лента ПЭТФ
Наружный покров ПВХ пластикат

Назначение кабеля СБЗПАШв 9х0,8:
Используется в системах оповещения, управления и блокировки при расчетном напряжении постоянного тока 700 В и переменного - 380 В с частотой 50 Гц.

Условия эксплуатации и монтажа
прокладка - в пластмассовых трубопроводах, в земле, в условиях агрессивной среды, если кабель не подвергается значительным усилиям, в районах не характеризующихся повышенным электромагнитным влиянием;
рабочая температура - от -50 до +60 °С;
температура прокладывания - не ниже -10 °С;
количество изгибов, которые возникают при монтаже - не меньше 30 радиусов;
относительная удлиненность при разрыве неизолированной жилы, %, не менее - 15;
относительное растягивание в случае разрыва изоляционного покрытия, %, не менее - 300;
относительная удлиненность при разрыве защитного шланга, %, не менее - 125;
показатель прочности при растягивании изоляционного покрытия, МПа, не менее - 9;
прочность при растяжении защитного шланга МПа, не менее - 9;
усадка изоляции, %, не более - 5;
относительная удлиненность при разрыве защитного шланга после теплового старения, %, не менее - 90;
прочность при растяжении защитного шланга после теплового старения, % исходного значения, МПа, не менее - 70;
кабели стойки к:
вибрациям вертикального и горизонтального направления с частотой от 5 до 100 Гц с ускорением до 9,8 м/с2;
вертикальным и горизонтальным ударам многократного действия с ускорением 29,4 м/с2 длительностью от 5 до 40 мс;
кабели должны быть защищены отпрямого солнечного излучения;
продукция не распространяет горение в случае одиночной прокладки;
период эксплуатации кабельного изделия в нормальных условиях эксплуатации - не менее 20 лет.

Электрические характеристики кабеля СБЗПАШв 9х0,8:Сопротивление проводников эл. току при 20 °С, Ом/километров, не больше:
для жил диаметром 0,9 - 23,3;
для жил диаметром 1,0 - 28,8;
электрическое сопротивление изоляции при 20 °С, МОм/км, не менее:
токопроводящих жил - 4000;
между контрольной жилой и оболочкой - 5;
омическая асимметричность в паре рабочих жил, ом/километров, не больше:
для жил диаметром 0,9 - 0,8;
для жил диаметром 1,0 - 0,5;
напряжение при испытаниях между жилами в течение 1 мин., В - 2500;
рабочая емкость, нФ/километров, не больше:
пар кабелей парной скрутки - 70;
жил кабелей с одиночными жилами - 120;
коэффициент затухания пар кабелей парной скрутки, дБ/километров, не больше:
для жил диаметром 0,9 - 0,90;
для жил диаметром 1,0 - 0,85;
переходное затухание на ближнем конце между любыми парами на длине 300 м, дБ, не менее:
100% значений - 68;
90% значений - 72;
идеальный коэффициент защитного действия металлопокровов кабелей при продольной ЭДС 30 В/километров, не больше - 0,70.
