Кабели СБЗПу 60х1,4

Обозначение маркировки кабеля СБЗПу 60х1,4:

Сб - для сигнализации и блокирования
З - заполнитель позволяющий избежать контакта с жидкостью
Пу - изоляционный слой проводника выполнен из ПЭТ усиленного, увеличенной толщины
60 - число проводящих ток жил
1,4 - диаметр токопроводящих жил

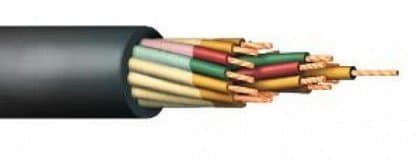

Строение кабеля СБЗПу 60х1,4:

1. Жила, проводящая ток, из мягкой медной проволоки- прямоугольная медная проволоки.9 или 1 мм.
2. Изолирующий слой изготовлен из ПЭТ .
3. Повитая пара - в кабельных изделиях парного повива.
4. Сердечник - моножилы или пары, повитые в сердечник.
5. Заполнение - гидрофобный заполнитель.
6. Поясной изоляционный слой - ПЭТФ-лента.
7. Экран - лента из алюминия (по согласию с заказчиком), под экранным слоем смонтирована контакт-проволока из меди с номиналом диаметра 0.4 - 0.6 мм.
8. Внешний полиэтиленовый слой толщиной 3.0 или 3,5мм.

Применение кабеля СБЗПу 60х1,4:

Кабели марки СБЗПу 60х1,4 предназначены использования в системах оповещения, управления и блокировки при расчетном напряжении постоянного тока 700 В и переменного - 380 В с частотой 50 Гц, для прокладки в пластмассовых трубопроводах, в земле, в условиях агрессивной среды, при отсутствии механических воздействий на кабель, в условиях повышенной влажности.

Спецификация кабеля СБЗПу 60х1,4:

- исполнение по климату УХЛ, Т, категорий размещения 2, 3, 5
- диапазон температуры функционирования: от -50 до +60°С
- относительный показатель содержания влаги в воздухе при нагреве до +35°С: до 98%
- Прокладка производится при нагреве воздуха: от -15°С до +60°С
- кабелю требуется дополнительная защита от влияния ультрафиолета.
- радиус изгибанияния кабельных изделий при монтаже и прокладывании: не менее 7 максимальных внешних диаметров кабельного изделия
- сопротивление проводников постоянному току при нагреве +20°С с диаметром проводников 0.9 мм: не больше 28,8 Ом/км
- электросопротивление изоляционного слоя жил ТПЖ при нагреве + 20°С для кабелей с гидрофобным заполнением сердечника: не менее 4000 МОм*км
- напряжение при испытаниях при частоте тока 50 Гц между жилами в течение 1 мин: 2500 В
- функциональная емкость при переменном электротоке на частотах 800\/1000 Гц:
пар кабелей парной скрутки: не более 100 нФ/км
жил кабелей с одиночными жилами: не более 150 нФ/км
- показатель затухания парных кабельных изделий сдвоенного повива при переменном электротоке на частотах 800 Гц при величине нагрева +20°С с диаметром жил: 0.9 мм - не более 1.04 дБ/км
- переходящее затухание на ближайшей оконцовке между какими угодно парами кабельных изделий парного повива при переменном электротоке на частоте 800 Гц и протяженности 300 м:
для 100% значений - не менее 60 дБ
для 80% значений - не менее 62 дБ
- относительное растягивание в случае разрыва оболочки: не меньше 300%
- относительное растягивание в случае разрыва изоляционного покрытия: не меньше 300%
- показатель прочности при растягивании оболочки: как минимум 9 Мпа
- показатель прочности при растягивании изоляционного покрытия: как минимум 9 Мпа
- строительная протяженность кабеля: более 300 м
- гарантийный период работы: 4.5 года с Момента введения кабельных изделий в эксплуатационный режим
- период работоспособности СБЗПу 60х1,4 - не менее 17 лет
