Кабели КВПЭф-5е 2х2х0,52

Обозначение маркировки кабеля КВПЭф-5е 2х2х0,52:

К - Кабель
В - Высокочастотный
П - Парной скрутки
Эф - Экран из фольгированной алюминием полимерной ленты
5е - Категория по стандарту ИСО/МЭК 11801
2 - число пар
2 - жилы скручены в пары
0,52 - диаметр токопроводящей жилы

Кабели категории 5е для локальных компьютерных сетей

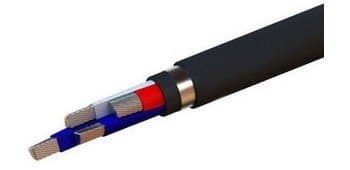

Строение кабеля КВПЭф-5е 2х2х0,52:

Пары с однопроволочными медными жилами диаметром 0,52 мм
Изоляция из сплошного полиэтилена
экран, защищающий от электромагнитных помех из алюмолавсановой ленты с дренажным проводником
Пары имеют цветовую кодировку изоляции
внешний слой, материалом для которого послужил ПВХ пластикат.

Сфера использования КВПЭф-5е 2х2х0,52

Кабели предназначены для обмена информацией в диапазоне частот до 100 МГц (категория 5е) и организации структурированных кабельных систем (локальных компьютерных сетей) в соответствии с международным стандартом ИСО/МЭК 11801 и соответствуют требованиям стандартов МЭК 61156-5 и ANSI/TIA/EIA-568-А.

Спецификация кабеля КВПЭф-5е 2х2х0,52:

Для эксплуатации в закрытых помещениях.
Кабели сертифицированы в системе ГОСТ Р, и имеют свидетельство о типовом одобрении Российского Морского Регистра Судоходства.
Электрическое сопротивление цепи (двух жил пары) постоянному току при нагреве 20°C, не более – 19,0 Ом/100 м
Омическая асимметрия проводников в рабочей паре на длине 100 м, не более – 2,0 %
Электрическое сопротивление изоляции жил, при нагреве 20°С, не менее - 5000 МОм*км
Электрическая емкость пары (номинальное значение) – 56,0 пФ/м
Емкостная асимметрия пары относительно земли на длине 100 м, не более – 0,16 нФ
Волновое сопротивление при частоте 1 МГц – 100,0 Ом
Скорость распространения, не менее – 60,0 %
Время задержки сигнала на длине 100 м, не более - 570 нс
напряжение при испытаниях между жилами и между жилами и экраном – 2,5 кВ
интервал эксплуатационных температур °С:
использование от – 40 до + 70 С
период эксплуатации кабельного изделия КВПЭф-5е 2х2х0,52 - 20 лет.
